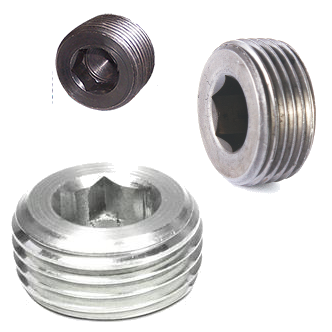

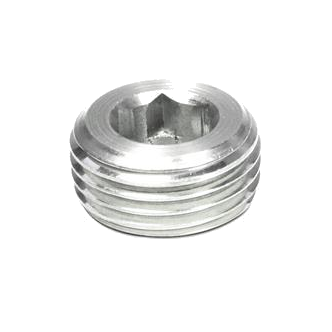

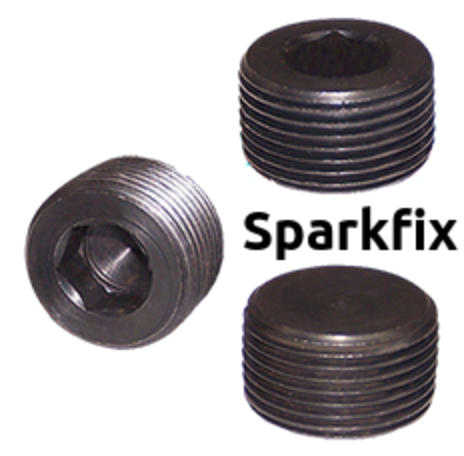

Bujões ou plugs DIN 906 de aço oxidado ou inoxidável com rosca cônica
*Todas medidas em milimetro (mm)*
DIN 906 - Rosca Metrica - 1:16

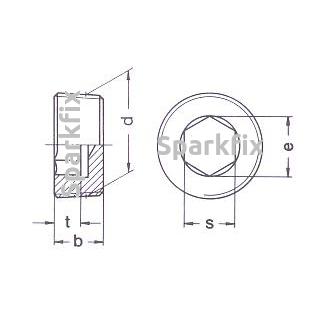

d |
b |
s |
e |
t min |
M8
x 1 |
8 |
4 |
|
04,00 |
M10
x 1 |
8 |
5 |
|
04,00 |
M12
x 1.5 |
10 |
6 |
|
05,00 |
M14
x 1.5 |
10 |
7 |
|
05,00 |
M16
x 1.5 |
10 |
8 |
|
05,00 |
M18
x 1.5 |
10 |
8 |
|
05,00 |
M20
x 1.5 |
10 |
10 |
|
05,00 |
M22
x 1.5 |
10 |
10 |
|
05,00 |
M24
x 1.5 |
12 |
12 |
|
06,00 |
M26
x 1.5 |
12 |
12 |
|
06,00 |
M30
x1.5 |
12 |
17 |
|
06,00 |
M36
x 1.5 |
15 |
19 |
|
7.5 |
DIN 906 - Rosca BSPT - 3/4
d |
b |
s |
e |
t min |
1/8" - 28 |
8 |
5 |
|
4 |
1/4" - 19 |
10 |
7 |
|
5 |
3/8" - 19 |
10 |
8 |
|
5 |
1/2" - 14 |
10 |
10 |
|
5 |
3/4" - 14 |
12 |
12 |
|
6 |
1" - 11 |
12 |
17 |
|
6 |
1.1/4" - 11 |
18 |
22 |
|
11,50 |
1.1/2" - 11 |
20 |
24 |
|
11.50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DIN 906 - Rosca NPTF - 3/4
d |
b |
s (pol.) |
e |
t min |
1/16" -27 |
08,00 |
5/32" |
|
02,00 |
1/8" - 27 |
08,00 |
3/16" |
|
02,00 |
1/4" - 18 |
11,00 |
1/4" |
|
02,50 |
3/8" - 18 |
12,70 |
5/16" |
|
03,00 |
1/2" - 14 |
14,20 |
3/8" |
|
03,00 |
3/4" - 14 |
15,80 |
9/16" |
|
03,50 |
1" - 11,5 |
19,00 |
5/8" |
|
05,00 |
1.1/4" - 11,5 |
20,60 |
3/4" |
|
05,00 |
1.1/2" - 11,5 |
20,60 |
1" |
|
05,00 |
2" - 11,5 |
22,20 |
1" |
|
05,50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DIN 906 - Rosca NPTF - 7/8
d |
b |
s(pol.) |
e |
t min |
1/16" -27 |
06,35 |
5/32" |
|
03,00 |
1/8" - 27 |
06,35 |
3/16" |
|
03,00 |
1/4" - 18 |
10,30 |
1/4" |
|
05,00 |
3/8" - 18 |
10,30 |
5/16" |
|
05,00 |
1/2" - 14 |
13,50 |
3/8" |
|
06,70 |
3/4" - 14 |
13,50 |
9/16" |
|
06,70 |
1" - 11,5 |
16,50 |
5/8" |
|
08,20 |
1.1/4" - 11,5 |
16,50 |
3/4" |
|
08,20 |
1.1/2" - 11,5 |
16,50 |
1" |
|
08,20 |
2" - 11,5 |
16,50 |
1" |
|
08,20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
