KF312 KF712 KF523 KF722 KF533

Grampo horizontal > KF-312 KF-712 KF-523 KF-722 KF-533

Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

REFERÊNCIA	FORÇA RETENÇÂO Kgf	A	B	C	D	E	F	G	H	J	�NGULO ABERTURA	PESO kg
KF-312 D	70	35	112	19	13,5	17,3	25,4	27,2	36	4,3	90	0,085
KF-312 R	70	39	112	23	13,5	4,2	25,4	-	36	4,3	90	0,085
KF-712 D	120	50	183	26	26,2	26,1	37,3	40	59	5,5	90	0,205
KF-712 R	120	64	183	35	26,2	5,2	37,3	-	59	5,5	90	0,205
KF-523 D	180	57	221	33	25,7	26,9	50	44,5	66	6,5	90	0,410

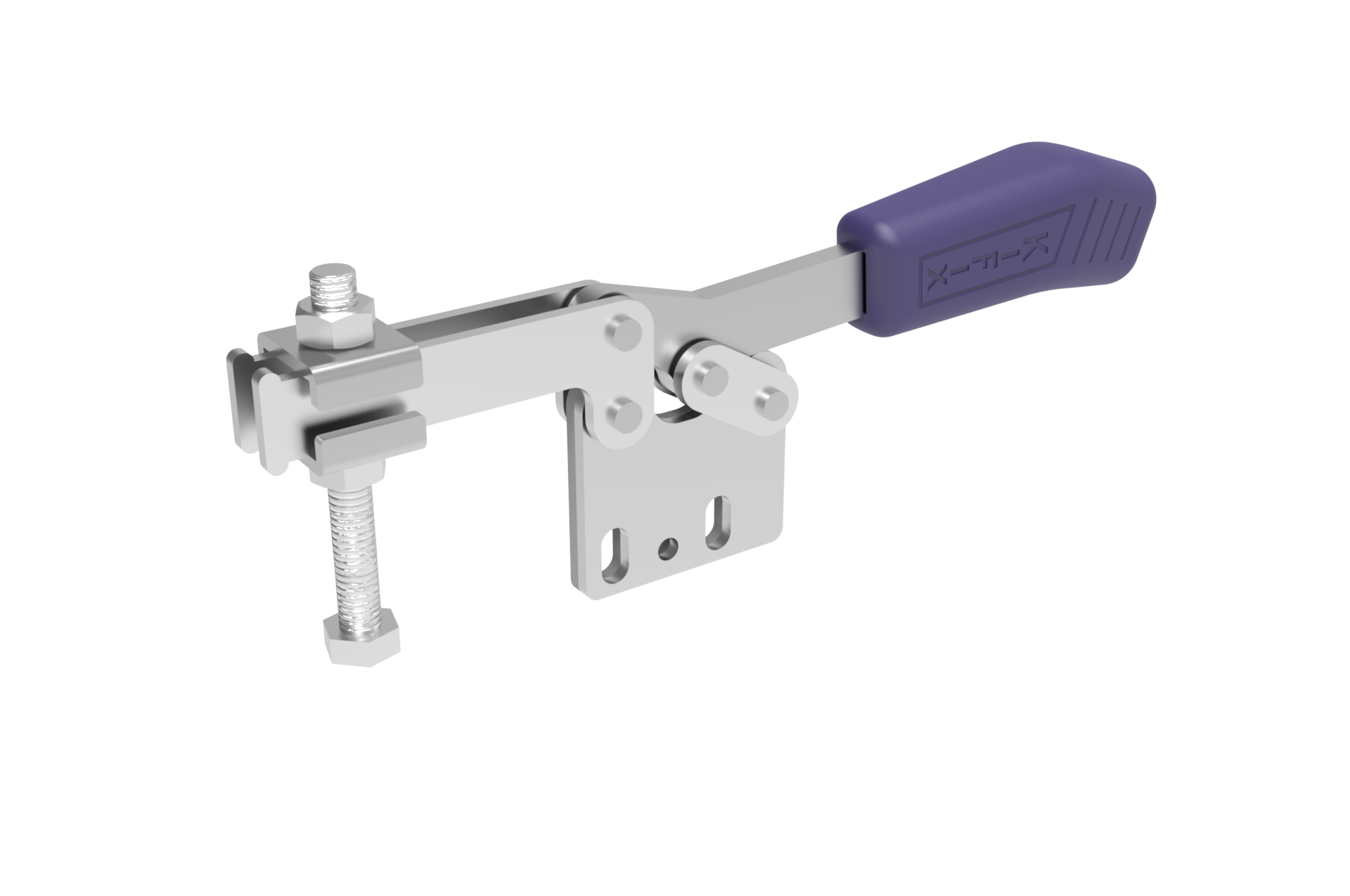

KF-523 R	180	74	221	41	25,7	-	50	-	66	6,5	90	0,410
KF-722 D	230	61	192	34	26,2	28,4	39,6	43,2	68,5	7,0	90	0,355

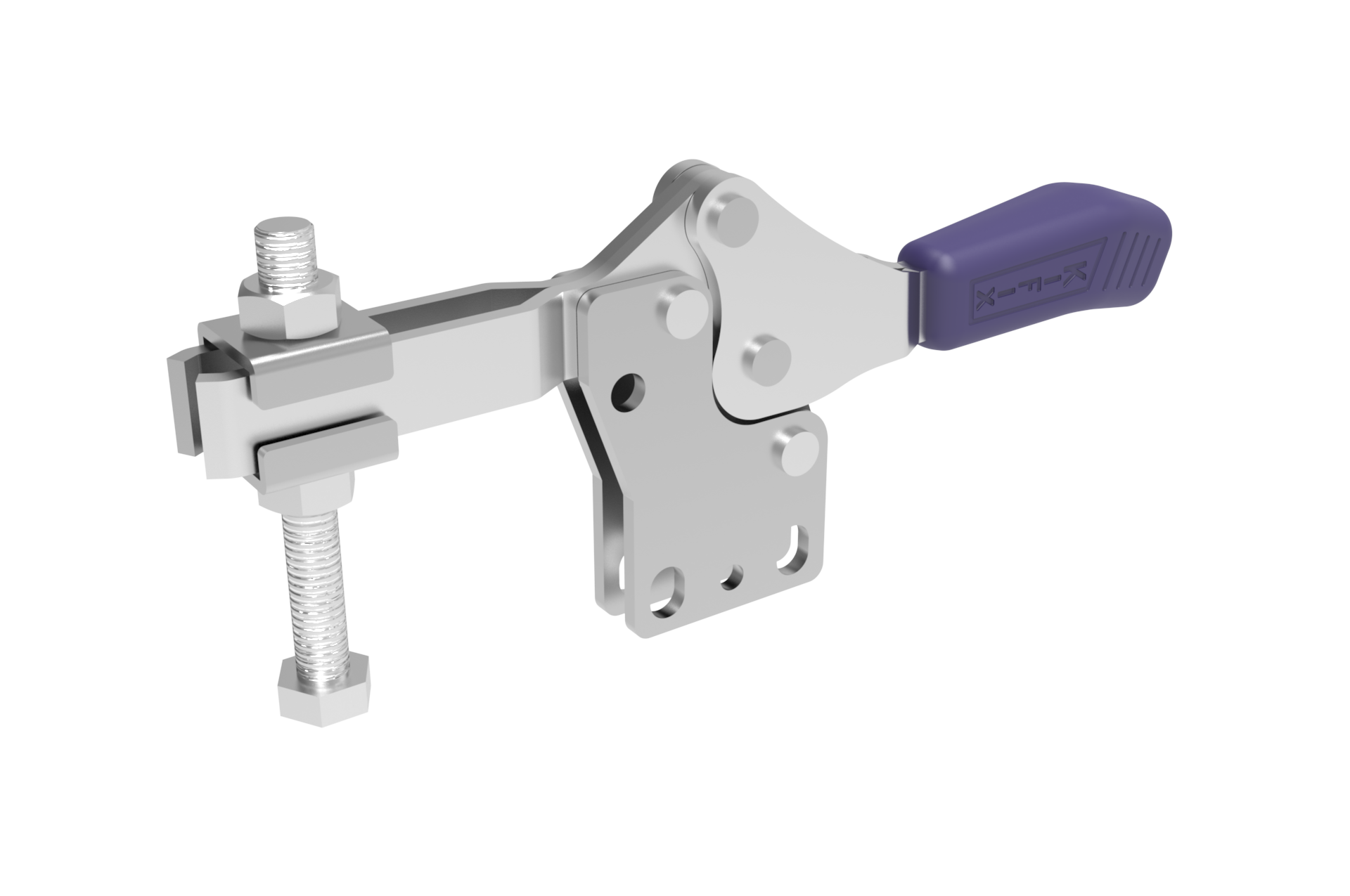

KF-722 R	230	70	192	42	26,2	6,2	39,6	-	68,5	7,0	90	0,355

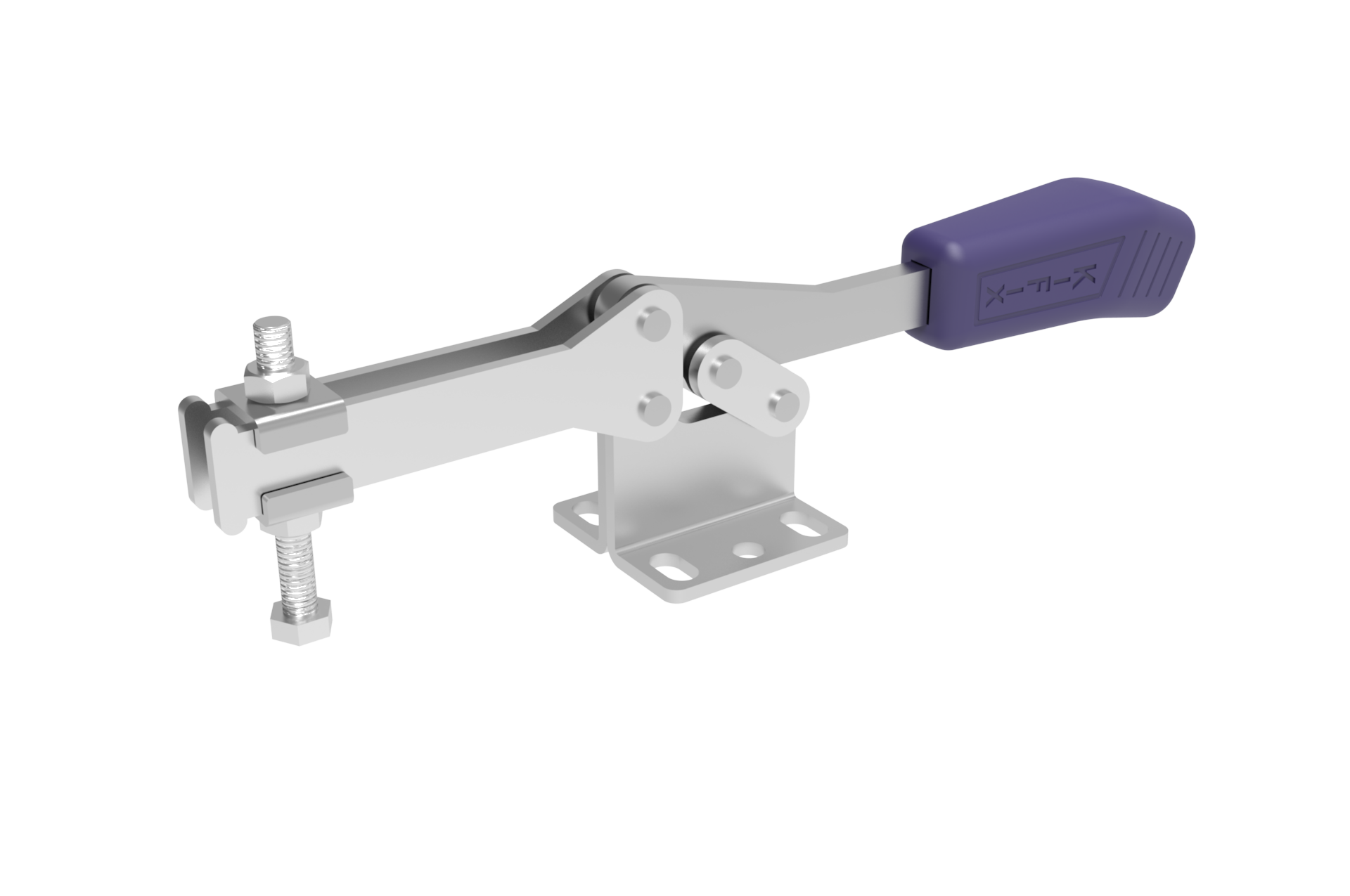

KF-533 D	340	73,5	305	43,5	41	36	57	58	102,5	8,5	90	0,800
KF-533 R	340	88,3	305	58,3	41	8,5	57	-	102,5	8,5	90	0,800
