Manípulos > KFM6 KFM8 KFM10 KFM12 KFM16

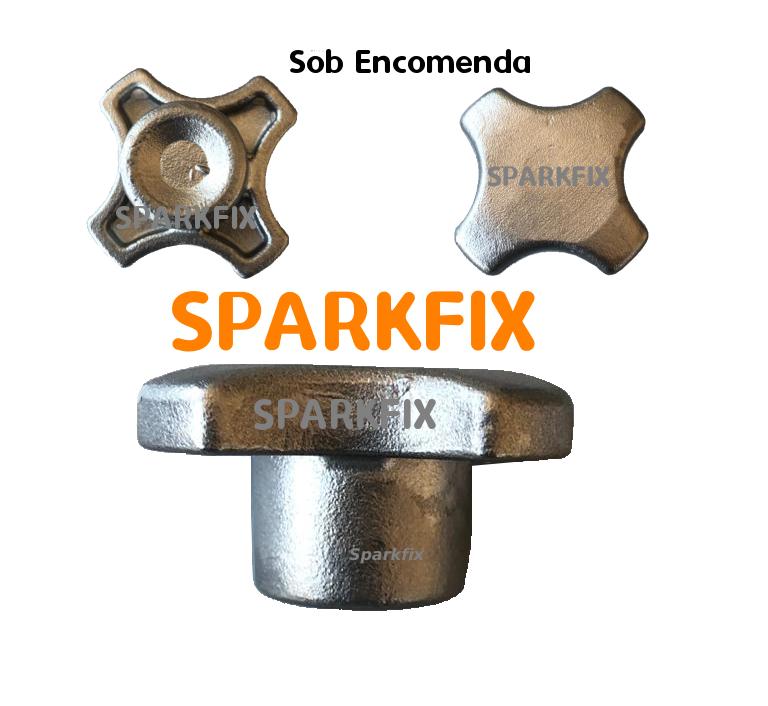

KFM acabamento Natural

KFM-6/8/10/12

Clique nas referências da tabela abaixo para fazer o download dos desenhos "3D" e 2D. Todos os arquivos baixados estão zipados.

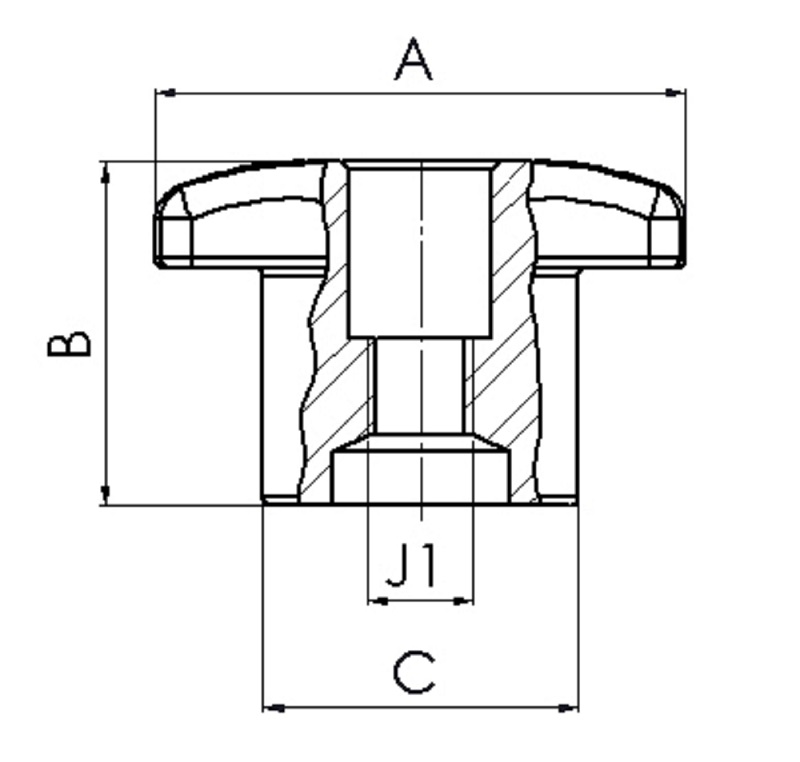

REFERÊNCIA A B C J1
KFM-6 30 19,5 18 M6X1,00
KFM-8 40 25 21 M8X1,25
KFM-10 49 30 24 M10X1,50
KFM-12 68 35 30 M12X1,75
KFM-16 SOB ENCOMENDA 68 35 30 M16X2,00
KFM-16 80 45 40 M16X2,00
