Grampo vertical > KF-211/311/411 DS A
KF-211/311/411 DS A
KF-211/311/411 DS A
Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

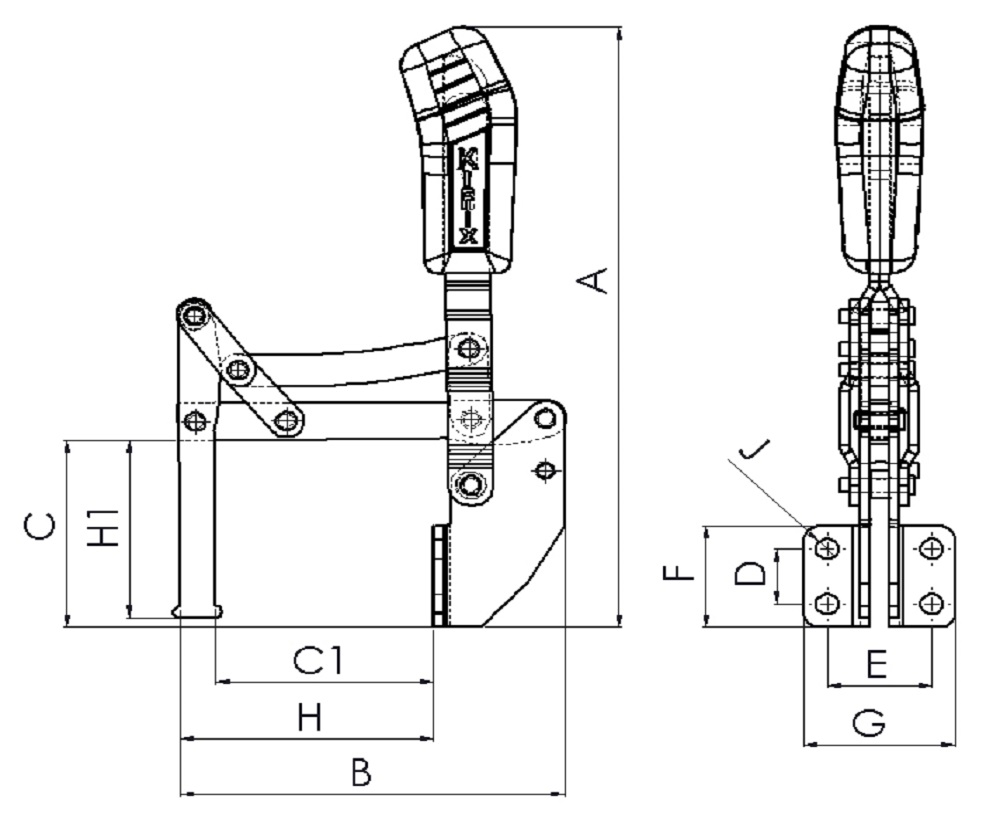

| REFERÊNCIA | FORÇA RETENÇÂO Kgf | A | B | C | C1 | D | E | F | G | H | H1 | J | �NGULO DE ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-211 DS A | 160 | 207 | 120 | 65 | 67,5 | 19 | 32 | 35 | 46,5 | 79 | 61 | 7,0 | 100 | 0,560 |
| KF-311 DS A | 240 | 260 | 166 | 90 | 90 | 32 | 44 | 49 | 60 | 106 | 78 | 8,5 | 100 | 1,240 |
| KF-411 DS A | 560 | 321 | 200 | 113 | 114 | 32 | 45 | 55 | 67 | 134 | 92 | 8,5 | 100 | 2,250 |
