Grampo pneumático > KF-011/012/017/111_P

KF-011/012/017/111_P

KF-011/012/017/111_P

Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

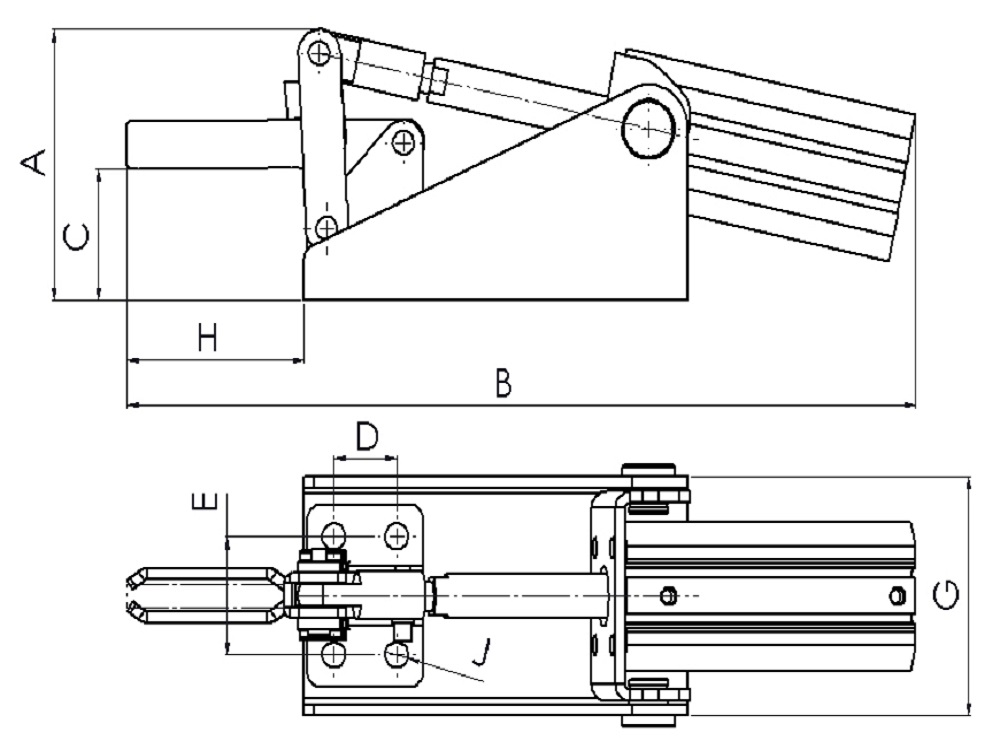

REFERÊNCIAFORÇA RETENÇÂO KgfABCDEGHJROSCA CIL�NGULO DE ABERTURAPESO kg
KF-011 DB P 280 97 328 47 32 44 79 86 8,5 1/8" NPT 100 2,830
KF-011 DBL P 250 97 354 47 32 44 79 112 8,5 1/8" NPT 100 2,860
KF-011 DS P 300 97 354 47 32 44 79 112 8,5 1/8" NPT 100 2,850
KF-012 DB P 90 53 235 26 12,7 27 50 42 5,6 1/8" NPT 70 0,630
KF-017 DB P 170 72 238 35 19 32 64 53 7,0 M5 100 1,510

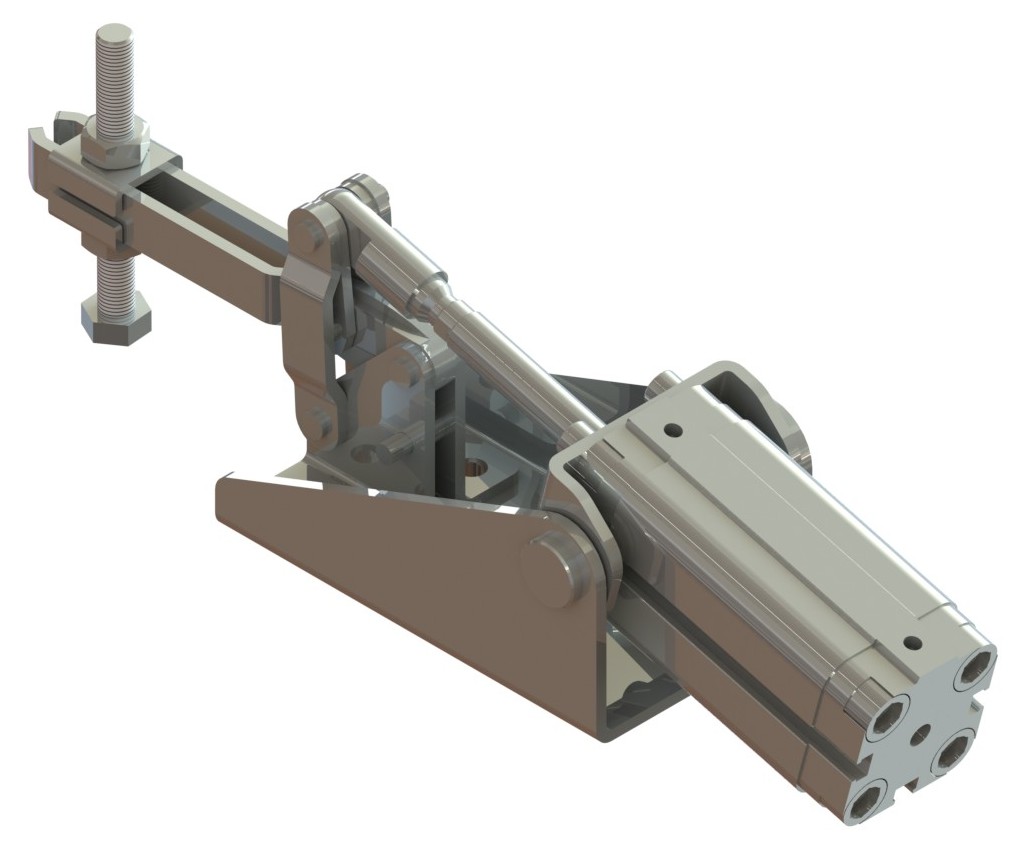

KF-017 DBL P 150 72 268 35 19 32 64 83 7,0 M5 100 1,530
KF-017 DS P 200 72 268 35 19 32 64 83 7,0 M5 100 1,530
KF-111 DB P 680 119 393 55 32 45 89,5 100 8,5 1/8" NPT 100 4,700

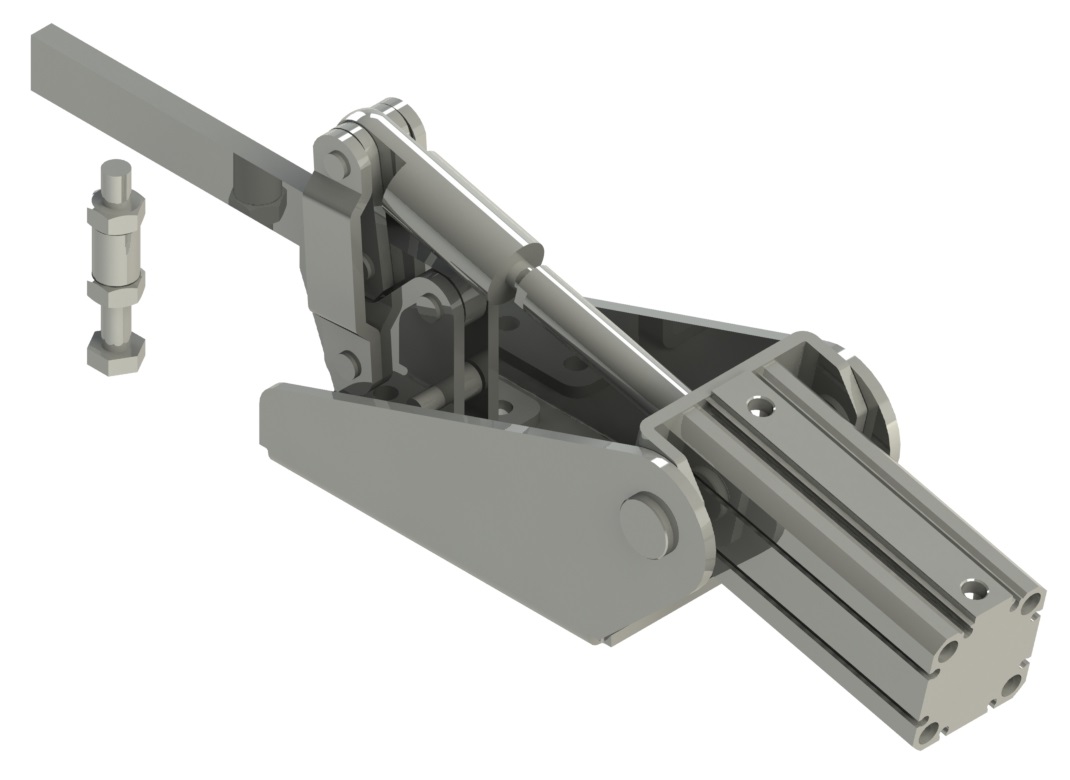

KF-111 DS P 700 119 438 55 32 45 89,5 145 8,5 1/8" NPT 100 4,700
